Un maître par étage : pourquoi la topologie d’un réseau de clapets coupe-feu ne se lit pas dans le catalogue

Une fiche technique donne des maxima. Elle ne donne jamais une topologie. Un système EasyBus3® accepte un Easy3-H, trois Easy3-M et 384 Easy3-X — et deux installations peuvent respecter cette limite à la lettre sans avoir grand-chose en commun sur le chantier. Tout tient à une décision prise très en amont : où placer les maîtres.

Le réflexe courant consiste à regrouper les trois Easy3-M dans l’armoire électrique, à côté du Easy3-H. C’est compact et lisible sur un plan. Mais cela envoie les trois sous-réseaux à courant porteur grimper dans les colonnes montantes pour aller chercher les clapets coupe-feu étage par étage. L’alternative que nous privilégions sur cette configuration est de répartir un maître par étage : même matériel, même limite catalogue, installation radicalement différente.

Deux niveaux de bus, deux médias

Ce qui rend l’arbitrage possible, c’est que le système superpose deux réseaux distincts. Le bus maître relie le Easy3-H à ses Easy3-M en 24 Vdc sur câble Cat-5 F/FTP ou S/FTP, dans une limite de 100 m ; le Easy3-H reste en armoire et assure la passerelle unique vers la GTB (Modbus RTU/TCP, BACnet MS/TP ou IP). Les bus d’étage relient ensuite chaque Easy3-M à ses Easy3-X par courant porteur sur 230 Vac, dans la bande 100–240 kHz : jusqu’à 128 périphériques et 1000 m de développé par sous-réseau, alimentation et commande sur la même paire de conducteurs.

Le câble qui monte n’est donc pas obligé d’être le câble qui distribue. C’est toute la marge de manœuvre du concepteur.

Le bénéfice structurant : plus de bus dans les colonnes montantes

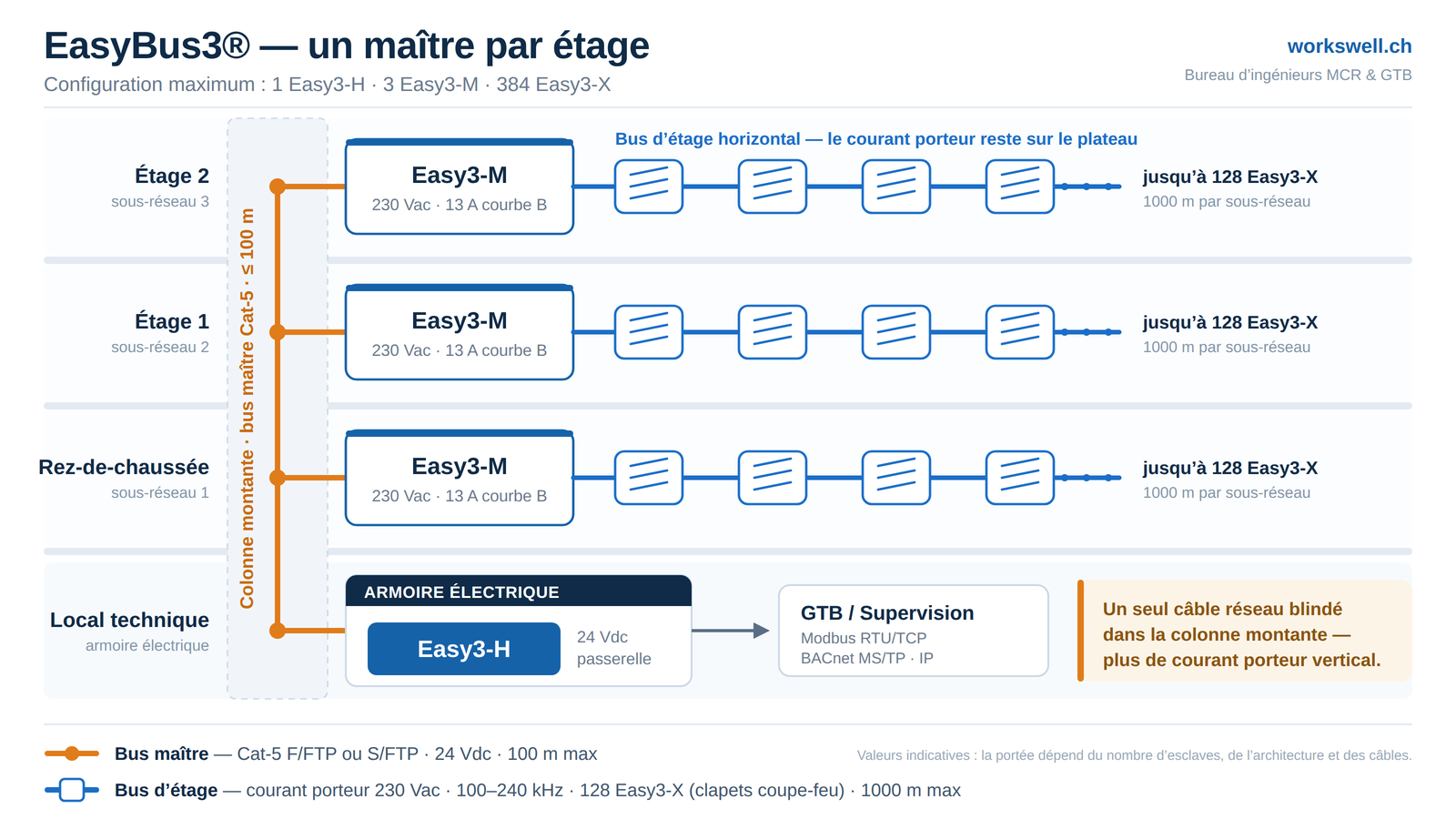

En plaçant chaque Easy3-M dans le coffret de son étage, le courant porteur ne quitte jamais son plateau et la colonne montante ne reçoit qu’un câble réseau blindé. Quatre conséquences suivent.

• Le cuivre vertical fond. Un sous-réseau EasyBus3® exige du 3 × 2,5 mm² minimum puisqu’il transporte énergie et signal ; le remplacer par du Cat-5 réduit la section, le diamètre de gaine à réserver et le temps de tirage.
• La règle de séparation de 5 cm entre câbles devient tenable, parce qu’elle se joue en cheminement horizontal et non dans la zone la plus encombrée du bâtiment.
• L’immunité CEM change de catégorie. La colonne montante concentre départs de puissance, variateurs et machinerie d’ascenseur ; y faire circuler un signal à 100–240 kHz revient à exposer le bus sur toute la hauteur de l’immeuble.
• Le budget de longueur sert à l’étage. Les 1000 m ne sont plus consommés par la montée, d’où une meilleure marge de signal et une distribution plus dense possible.

Ce que l’exploitant y gagne

Un choix de topologie se juge surtout dix ans plus tard, quand il faut intervenir. Chaque Easy3-M dispose de sa propre alimentation 230 Vac et de son disjoncteur dédié — au minimum 13 A courbe B : un déclenchement ou une intervention n’immobilise qu’un étage, les deux autres sous-réseaux continuent de fonctionner. Un défaut de communication est d’emblée localisé à un plateau et se traite au maître concerné, sans remonter à l’armoire.

Et l’adressage suivant la réalité du chantier — un maître, un étage, un lot de 128 périphériques —, les tests de clapets et les livraisons partielles se phasent étage par étage. Ajouter des périphériques plus tard ne touche ni les autres sous-réseaux, ni le câblage vertical.

Les contraintes à intégrer

À vérifier en premier. La limite de 100 m du bus maître est le facteur dimensionnant : l’armoire abritant le Easy3-H doit rester à moins de 100 m de câble du Easy3-M le plus éloigné. Sur un immeuble de grande hauteur, c’est le point à trancher avant toute autre discussion.

Il faut également une alimentation 230 Vac protégée à chaque étage et un emplacement disponible pour le Easy3-M dans le coffret — des réservations à poser tôt, en coordination avec le lot électricité. Enfin, les 1000 m par sous-réseau restent une valeur indicative, variable selon le nombre d’esclaves, l’architecture du réseau, la structure du bâtiment et les types de câbles ; il appartient à l’installateur de dimensionner et de garantir les éléments électriques complémentaires en fonction des contraintes propres à l’installation.

Personne ne fait ce travail à votre place

Le fabricant fournit un matériel et des limites. L’installateur pose ce qui figure sur le plan qu’on lui remet. Entre les deux, quelqu’un doit décider où placer les maîtres, vérifier que les 100 m sont tenables depuis l’emplacement retenu, et arbitrer entre la compacité d’une implantation centralisée et la robustesse d’une distribution par étage.

C’est le rôle d’un bureau d’ingénieurs indépendant. Nous ne vendons pas EasyBus3® — nous n’avons aucun intérêt à placer une solution plutôt qu’une autre. Ce que nous apportons, c’est l’analyse qui transforme une configuration conforme au catalogue en une installation qui se met en service sans surprise et se maintient sans immobiliser un bâtiment entier. Nous menons ce raisonnement de la même façon sur une topologie de réseau, un choix de protocole d’intégration ou le dimensionnement d’un organe de réglage : partir du bâtiment réel et de son exploitation, jamais du schéma le plus simple à dessiner.

Un projet de réseau de clapets coupe-feu, de GTB ou de rénovation MCR ? C’est exactement le type d’arbitrage que nous traitons en conception et planification MCR. Un premier échange suffit en général à cerner le potentiel et le périmètre du mandat.
