Energiedatenerfassung: Zählung und Unterzählung

Eine gute Analyse beginnt mit einer guten Messung

Der Zähler des Netzbetreibers sagt, wie viel das Gebäude verbraucht, nie wo und wann. Um zu wissen, was die Lüftung, die Kälteerzeugung, die Beleuchtung der Allgemeinflächen oder ein Mieter kostet, muss nahe an den Verbrauchern gemessen werden. Ohne diese Daten zeigt ein Monitoring Durchschnittswerte, und ein Audit stützt sich auf Annahmen.

Was wir messen

• Strom: Unterzählung pro Abgang, pro Verwendungszweck oder pro Mieter, mit Spannung, Strom, Leistungen sowie Wirk- und Blindenergie.
• Wärme und Kälte: Wärme- und Kältezähler an Erzeugung, Verteilung und Unterstationen.
• Wasser und Gas: Zähler mit Impulsausgang oder kommunikationsfähige Zähler (M-Bus).
• Betriebsgrössen: Temperaturen, Betriebszustände, Betriebsstunden, CO₂: was einen Verbrauch erklärt, nicht nur, was ihn beziffert.

Elektrische Unterzählung ohne Neuverdrahtung

Klappwandler werden um die bestehenden Leiter geschlossen; ein mehrkanaliges Messmodul auf der Hutschiene erfasst mehrere Abgänge gleichzeitig. Kein Abgang wird abgeklemmt, und die Montage durch einen bewilligten Elektroinstallateur (NIV) erfolgt meist ohne längeren Unterbruch. Sobald die Messwerte zur Abrechnung dienen, im ZEV oder zur Weiterverrechnung von Nebenkosten, gelten die Vorschriften des gesetzlichen Messwesens (MessMV, METAS): Wir berücksichtigen dies bei der Wahl des Materials.

Was eine Unterzählung zeigt

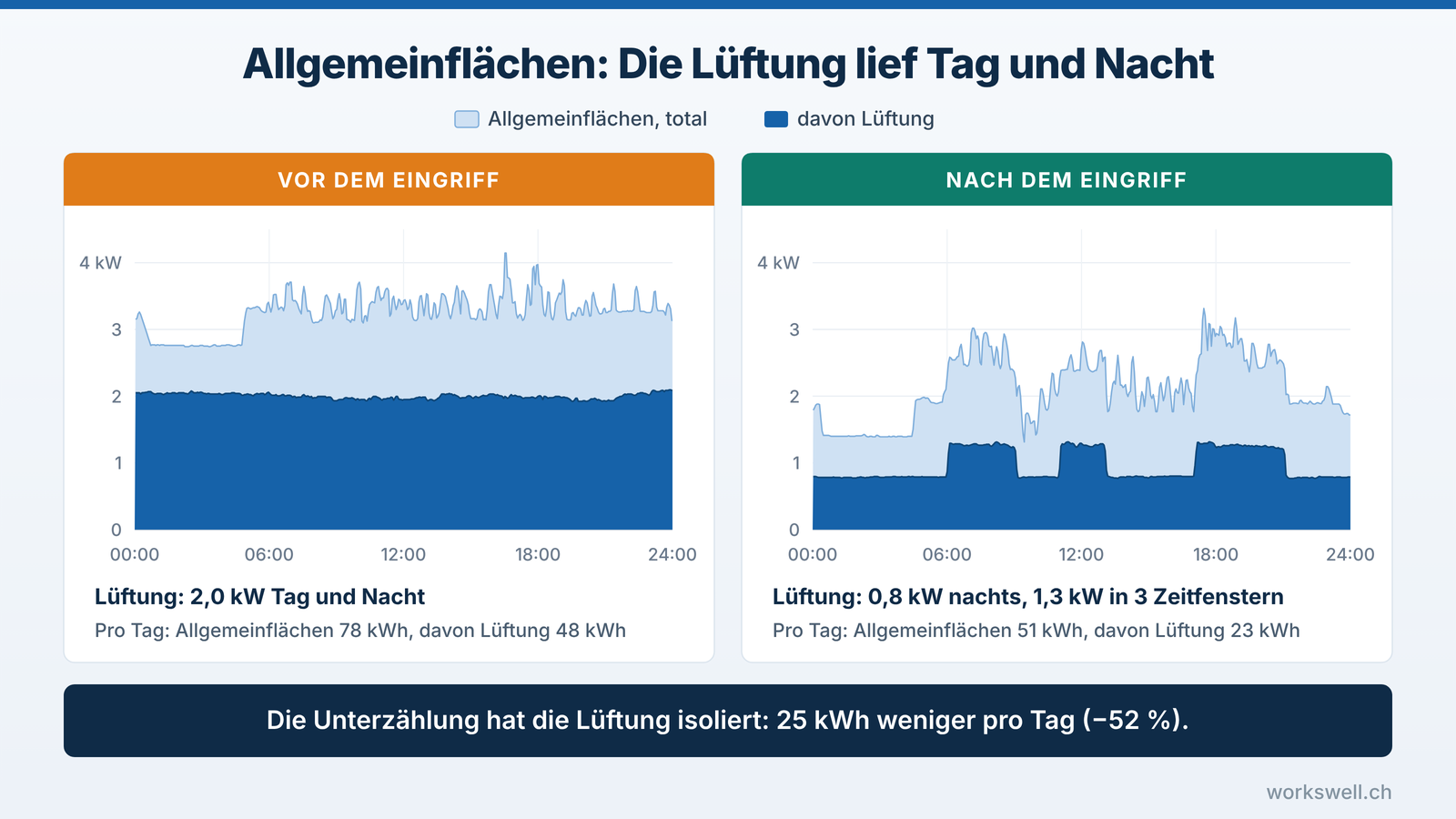

In einem Gebäude im Stockwerkeigentum zeigte der Zähler der Allgemeinflächen einen hohen Verbrauch, ohne dessen Ursache zu verraten. Die Unterzählung, welche die Lüftung vom Rest der Allgemeinflächen trennt, hat sie sichtbar gemacht: Das Lüftungsgerät lief Tag und Nacht mit 2 kW, ohne Nachtabsenkung. Nach dem Eingriff verbraucht die Lüftung 25 kWh weniger pro Tag. Die Einzelheiten: Mehrverbrauch der Gemeinschaftsanlagen erkennen.

Temporäre Messkampagnen

Wo kein Zähler vorhanden ist, genügen oft Datenlogger, die für einige Wochen installiert werden. Sie erfassen Werktage, Nächte und Wochenenden und zeigen die Grundlast, die Spitzen und die Anlagen, die nie abschalten. Das ist die Grundlage eines Energieaudits oder eines Investitionsentscheids, bevor feste Zähler montiert werden.

Nutzen, was bereits vorhanden ist

Viele Gebäude zählen bereits mehr, als man denkt: nie angeschlossene M-Bus-Zähler, Modbus- oder BACnet-Zähler an der Automationsstation, Impulsausgänge, Verläufe der Gebäudeleittechnik. Wir binden sie ein, bevor wir neue hinzufügen, und prüfen jeden Punkt: Ein verkehrt montierter Wandler, ein vergessenes Übersetzungsverhältnis oder eine falsche Impulswertigkeit verfälschen ein Monitoring über Jahre. Die Summe der Unterzähler wird mit dem Hauptzähler verglichen, bevor die Daten verwendet werden.

Ein dokumentiertes Messkonzept, Daten, die Ihnen gehören

Jeder Messpunkt ist beschrieben: Standort, Grösse, Einheit, Protokoll, Adresse, Faktor. Die Bezeichnung folgt der Anlagenkennzeichnung nach KBOB, und die Daten lassen sich in offenen Formaten exportieren. Sie können Werkzeug oder Dienstleister wechseln, ohne bei null anzufangen.

Weiterer Praxisbericht: Zusammenschluss zum Eigenverbrauch in Courtelary.
